Display oled con driver SH1106 + Arduino

Descripción

Se trata de un módulo de pantalla OLED monocromática DE 128×64 puntos con interface I2C .Que presenta varias ventajas en comparación con pantallas LCD, y podemos destacar su alto brillo, un muy buen contraste, un ángulo de visión más amplio, y bajo consumo de energía. ES compatible con Arduino Rasberry Pi y microcontroladores PIC entre otros. Trabaja con niveles lógicos de 3.3V a 5V tiene un angulo de visión mayor a los 160 grados. el Tamaño de la pantalla es de 1,3 pulgadas. Se alimenta con un voltaje de 3.3V a 5V Se lo puede usar en aplicaciones como relojes inteligentes, MP3, termómetros, instrumentos, y proyectos varios, etc.


oled3

Ejemplo de barra de menú


Librería

U8glib


Características

Interface: I2C(3.3V / 5V logic level)

Resolution: 128 x 64

Angle of view: >160 degree

Display color: Blue

Display size: 1.3 inch

Driver IC: SH1106

Power supply: DC 3.3V~5V

Operating temperature: -20~70’C

Application: smart watch, MP3, thermometer, instruments, DIY projects, etc.


oled

Ejemplo de la capacidad gráfica del display


Código fuente

Usar resistores de pull up para los pulsadores

Se modificó el archivo original menu.ino de la librería U8glib

Código fuente modificado el mismo que se usó en el video menuBar


oled2

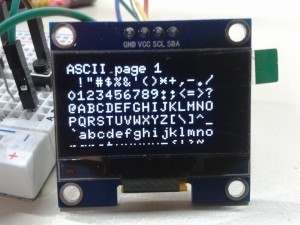

Mostrando caracteres ascii
