Encendiendo 8 luces de 110V/220V con esp32 con el aporte de banggood.com

Hola en este tutorial veremos como encender hasta 8 focos de 110v a 220v, con el módulo esp32 y un módulo relay de 8 canales.

Se incluye el circuito eléctrico y también el  código fuente completo para que puedas modificar y mejorar tanto el skech como la aplicación en app inventor.

Este módulo esp32 ha sido gentileza de www.banggood.com

Caracteristicas del módulo ESP32-T

Conectividad

El módulo ESP32 dispone de todas las variantes del WiFi:

  • 802.11 b/g/n/e/i/n
  • Wi-Fi Direct (P2P), P2P Discovery, P2P Group Owner mode and P2P Power Management

Esta versión nueva incluye la conectividad mediante Bluethoot de bajo consumo

  • Bluetooth v4.2 BR/EDR and BLE
  • BLE Beacon

Además, puede comunicarse mediante los protocoles SPI, I2C, UART, MAC Ethernet, Host SD

Prestaciones del microcontrolador


La CPU está formado por un SoC modelo Tensilica LX6 con las siguientes características y memoria

  • Doble núcleo de 32 bits con velocidad de 160MHz
  • Memoria ROM de 448 kBytes
  • Memoria SRAM de 520kBytes

Dispne de 48 Pines

  • 18 ADC de 12 bits
  • 2 DAC de 8 bits
  • 10 pines sensores de contacto
  • 16 PWM
  • 20 Entradas/salidas digitales

Alimentación y modos de consumo

Para un correcto funcionamiento del ESP32 es necesario subministrar un voltaje de entre 2,8V y 3,6V. La energía que consume depende del modo de funcionamiento. Contiene un modo, el Ultra Low Power Solution (ULP), en que se continúan realizando tareas básicas (ADC, RTC…) en el modo Sleep.

ESP8266 versus ESP32

ESP32 pinout

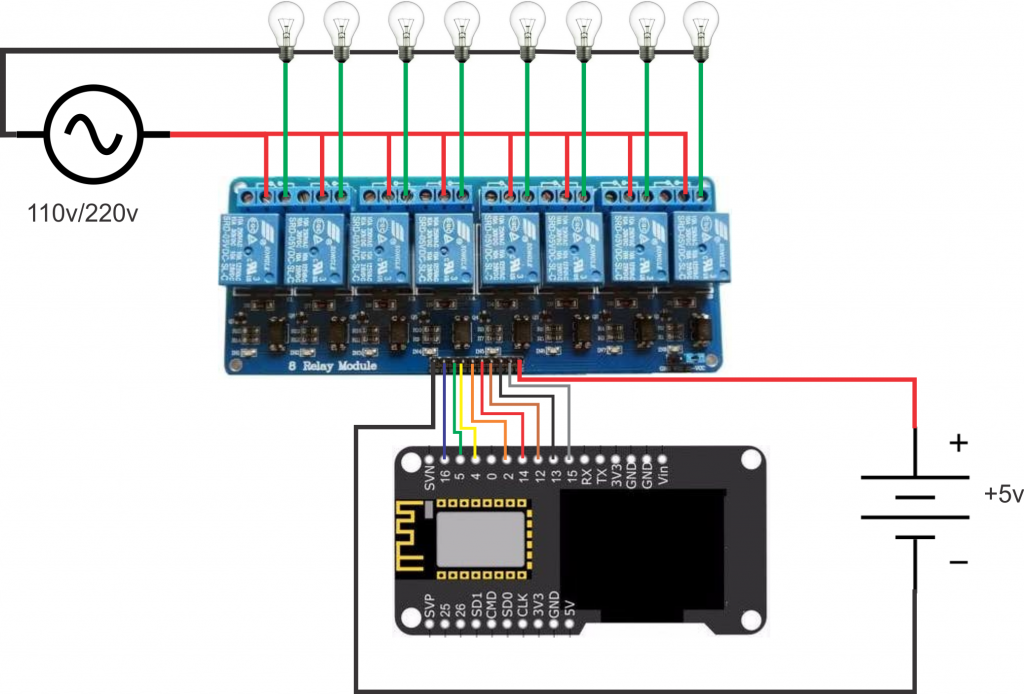

Circuito

Código Fuente

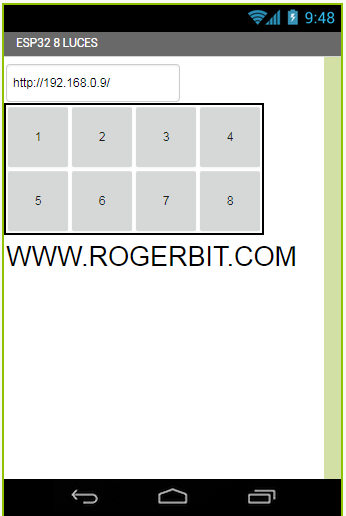

Aplicación en app inventor

Descargar app y archivo fuente

Descargar app y archivo fuente –>8_luces_esp32

Si aun no has instalado la tarjeta ESP32 en tu ide de arduino te recomiendo ver el sigueinte video:


Este módulo puedes adquirir en la página de bangood en el siguiente enlace:

ModuloESP32 OLED WiFi + Bluetooth
