Tres voltímetros combinados en un reloj que cualquier ingeniero amaría

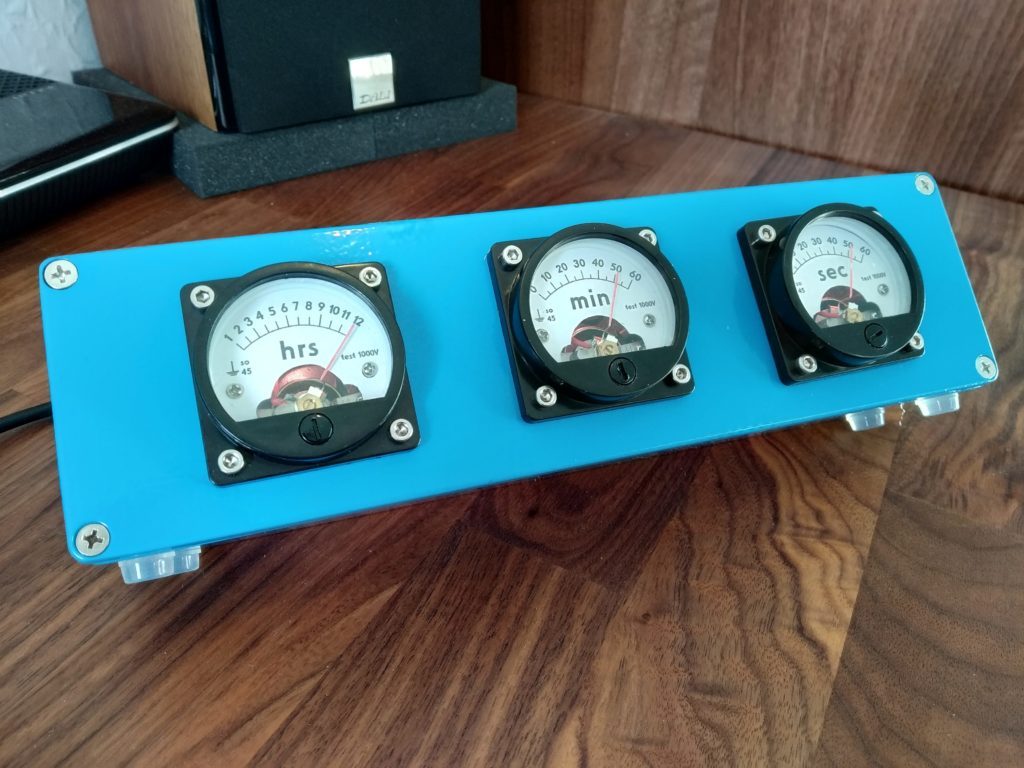

Aparentemente, no estaba satisfecho con los dispositivos de cronometraje disponibles, ElegantAlchemist creó un reloj único con un Arduino Nano , un módulo RTC y tres medidores analógicos de 1000 VCA.

La primera tarea de la construcción fue convertir los medidores en algo que pudiera atravesar su rango con solo 5 V, lo que se logra al reemplazar la resistencia de inventario, el diodo y el condensador con una resistencia de 2.2kohm.

Ahora controlables a través de Arduino, se diseñaron nuevas etiquetas de placa frontal en CorelDraw para un aspecto muy profesional. Todo estaba encerrado en una caja de aluminio (en realidad, varios como se construyeron múltiples relojes) y también se agregaron LED RGB detrás de cada pantalla.

El código para el proyecto está disponible aquí , y se puede encontrar más información en este conjunto Imgur .

Fuente
