El magnífico reloj Nixie con arduino presenta tres tipos de tubos

Los tubos Nixie requieren electricidad en el rango de 180 VCC, lo que los hace difíciles de trabajar. ¡La creadora Christine Thompson, sin embargo, decidió llevar el arte de Nixie a un nuevo nivel, creando un reloj con tres tipos diferentes de tubos!

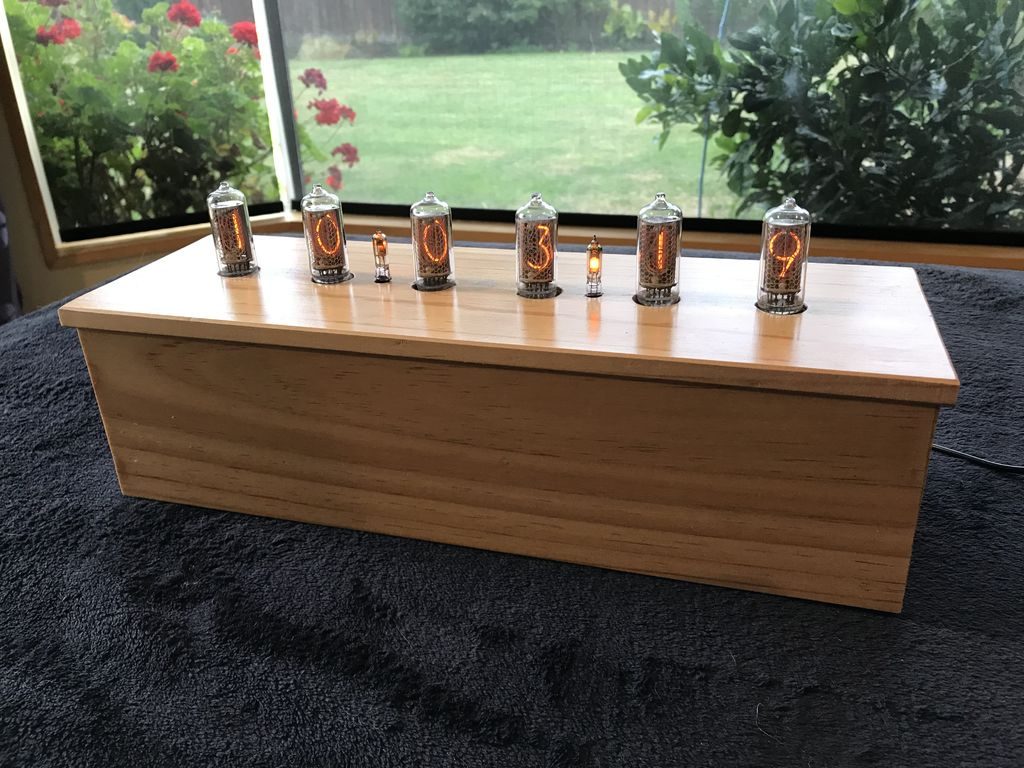

Este reloj, o tal vez con más precisión «pantalla de información», muestra la hora y la fecha con seis tubos IN-18 montados en la parte superior. En la parte frontal, seis tubos IN-12A y dos IN-15A también están disponibles para mostrar la hora, la fecha, la presión, la temperatura y la humedad.

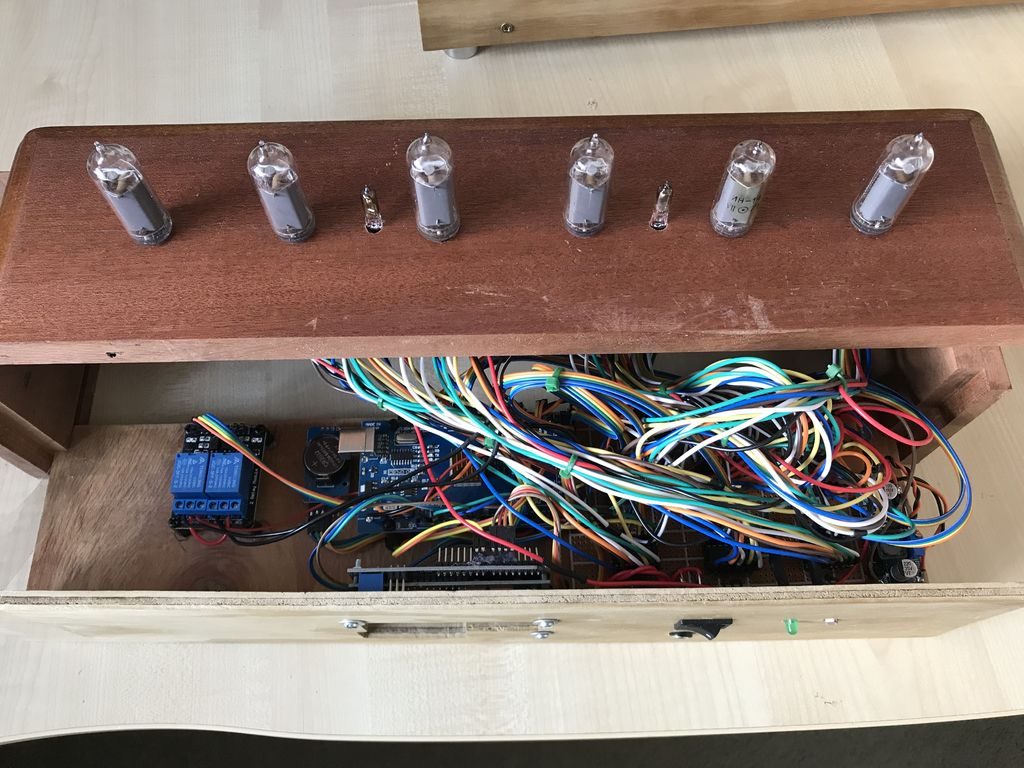

Se utilizan un par de tableros Arduino Mega para controlar este artilugio de inspiración retro, junto con una variedad de cableado, tableros de perfumería y otros componentes, embutidos dentro de una cubierta de madera muy agradable.

Este es mi primer reloj de estilo Nixie que he construido. En realidad, el reloj consta de dos relojes, el primero es un reloj de tubo 6 x IN-18 que se monta en la parte superior del reloj y muestra la hora y la fecha. El segundo reloj, esta vez basado en 6 x IN-12A y 2 x IN-15A tubos nixie, se muestra en la parte delantera del reloj y puede mostrar, hora, fecha, presión (con unidades y tendencia), temperatura (tanto en grados centígrados como en grados Fahrenheit). ) y, humedad (con unidades y tendencia). La hora y la fecha se separan con dos separadores individuales basados ​​en lámparas de neón, mientras que solo se muestra una de estas lámparas, que representa un punto decimal, cuando se muestra la presión, la humedad o la temperatura. Ambos de estos relojes usan «Direct / Static Drive» para alimentar las pantallas y están basados ​​en dos tableros Arduino Mega 2560. Los catorce tubos son impulsados ​​por fuentes de alimentación de 12V a 170V DC a DC y 14 x chips K155 IC. El reloj también alimenta dos juegos de lámparas de neón que se apagan mientras el reloj realiza su ciclo de limpieza del cátodo, que ocurre a las 19, 39 y 55 minutos después de cada hora. Este ciclo de limpieza del cátodo consta de los seis tubos que muestran los dígitos del 0 al 9 en secuencia 6 veces.

Además, el reloj sonará una campana a los 15, 30, 45 y 60 minutos. En el carillón de 60 minutos también suena el carillón de la hora. Las campanas son archivos MP3 estándar que usan un simple reproductor de MP3 controlado por el mega Arduino. Para ahorrar en la vida útil del tubo, todos los tubos se apagan automáticamente cuando el nivel de luz en la habitación se atenúa a un nivel predefinido, esto se logra utilizando una resistencia LRD ubicada en la parte posterior del reloj. Para ayudar a disipar cualquier acumulación de calor, ambos Arduino Mega IC tienen aletas de cobre y un ventilador de 5 V extrae el aire del reloj y el aire fresco entra por un orificio en la placa inferior.

El usuario puede ajustar la hora, la fecha, las campanadas y el volumen de las campanillas utilizando una de las dos pantallas LCD 16 × 2, ubicadas en la parte posterior del reloj. El sensor de temperatura, humedad y presión BME280 está montado en la parte posterior del reloj para que no se vea afectado por la temperatura interna del reloj.

Se muestra una demostración en el video a continuación, mientras que en el informe del proyecto se puede encontrar más información y el código de Arduino .

Fuente
