Máquina de ultrasonidos rudimentaria hecha con Arduino Due.

Las imágenes de ultrasonido son una herramienta importante para el diagnóstico médico, y si bien las unidades utilizadas por los médicos pueden ser muy caras, obtener una imagen básica no tiene por qué serlo. Inspirado por este intento de una máquina de ultrasonido de $ 500 que se ve aquí , el fabricante «stoppi71» decidió crear el suyo propio utilizando un transductor de ultrasonido de 5 MHz a través de un medidor de espesor de pintura.


Tal vez pueda interesarte proyectos en arduino, pic, robótica, telecomunicaciones, suscribete en http://www.youtube.com/user/carlosvolt?sub_confirmation=1 mucho videos con código fuentes completos y diagramas

SUSCRIBETE A NUESTRO CANAL DE YOUTUBE, TUTORIALES GRATIS

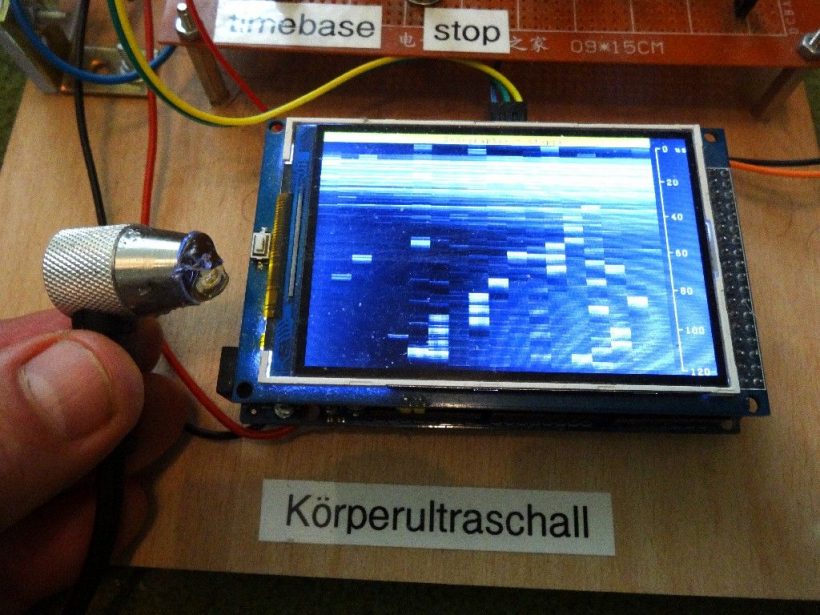

Un Arduino Due proporciona poder de cómputo para convertir los pulsos de sonido en imágenes, mientras que una pantalla TFT de 3.5 pulgadas muestra lo que está examinando. Los pulsos cortos en el rango de 100-200 nanosegundos se generan con la ayuda de un monoflop y un MOSFET, devolviendo un eco correspondiente a lo que está «mirando»

Si bien los resultados no son los esperados en el consultorio del médico, las lecturas rudimentarias de la piel y los huesos son definitivamente visibles.

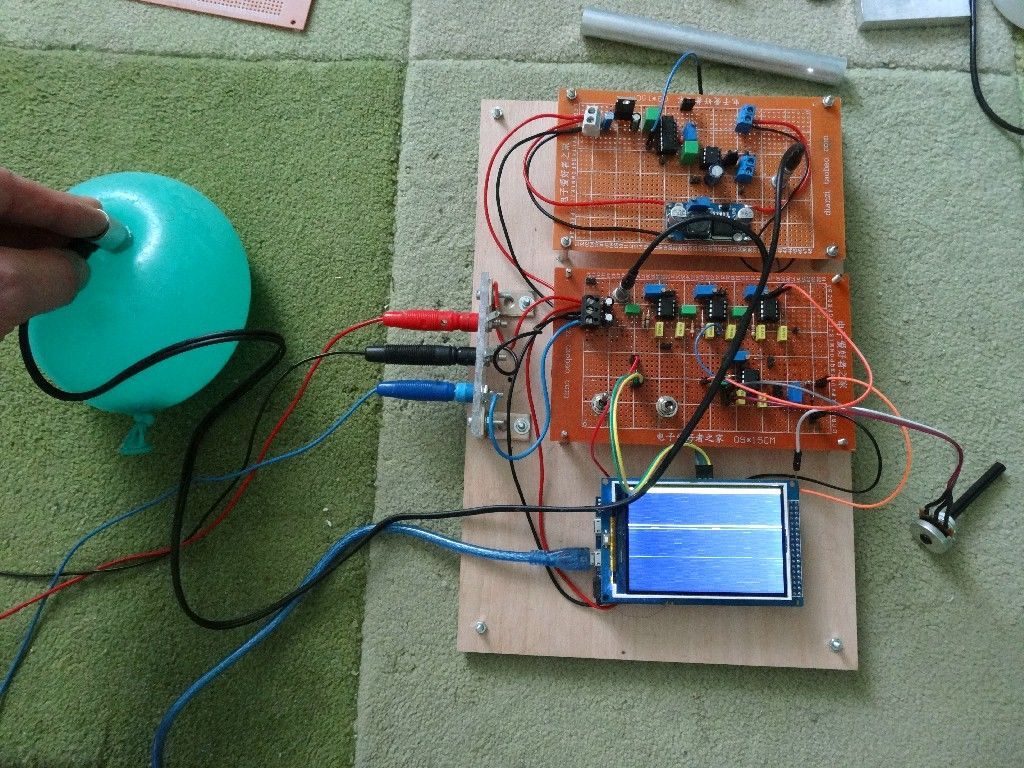

He examinado diferentes objetos de cilindros de aluminio sobre globos llenos de agua hasta mi cuerpo. Para ver los ecos del cuerpo la amplificación de las señales debe ser muy alta. Para los cilindros de aluminio se necesita una amplificación menor. Cuando miras las imágenes, puedes ver claramente los ecos de la piel y mi hueso.

Entonces, ¿qué puedo decir sobre el éxito o el fracaso de este proyecto. Es posible mirar dentro del cuerpo con métodos tan simples y usar partes, que no suelen estar destinadas a ese propósito. Pero estos factores también están limitando los resultados. No se obtienen imágenes tan claras y bien estructuradas en comparación con las soluciones comerciales.

Fuente
