PROGRAMADOR POGO SIMPLE PARA MÓDULOS ESP8266

Las placas de desarrollo ESP8266 como Wemos D1 Mini y NodeMCU son una excelente manera de poner en marcha un proyecto único rápidamente, pero su tamaño y complejidad relativa significan que no son necesariamente una buena opción incluso para hardware de producción de corto plazo. Por otro lado, programar los módulos ESP desnudos puede ser una molestia. Pero gracias a [Greg Frost], mostrar esas pequeñas tablillas ahora es mucho más fácil .


Tal vez pueda interesarte proyectos en arduino, pic, robótica, telecomunicaciones, suscribete en http://www.youtube.com/user/carlosvolt?sub_confirmation=1 mucho videos con código fuentes completos y diagramas

Visita NextPCB.com

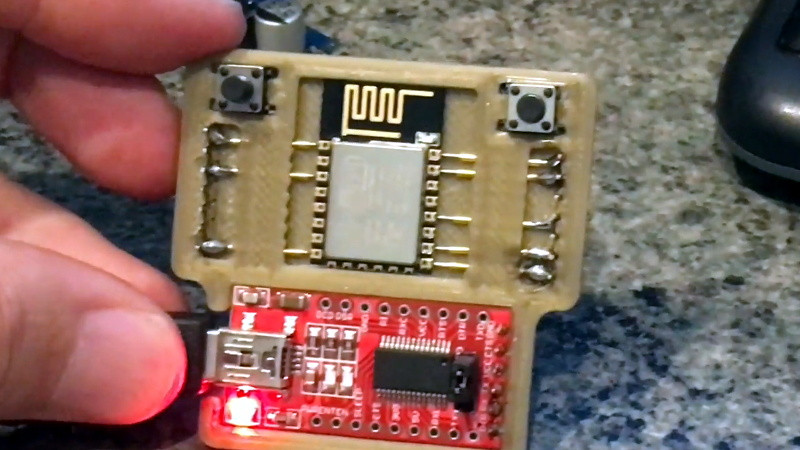

Su diseño impreso en 3D utiliza pines pogo para conectarse de forma segura a los bordes almenada de la placa, que también lo mantiene en su lugar durante el proceso de programación. En la parte posterior, solo hay unos pocos cables de puente y un par de resistencias, que finalmente conducen a la placa FTDI FT232R que realmente conecta el chip a la computadora para que pueda programarlo.

Nos gustaría ver un panel posterior que encierra el cableado, y tal vez una versión alternativa que elimine el espacio para la placa FTDI en favor de una fila de pines de encabezado. Ambas modificaciones bastante fáciles al diseño básico deberían [Greg] o cualquier otra persona sentirse tan inclinada. Pero incluso así, este es un pequeño gran programador que puede obtenerse y ensamblarse de manera fácil y económica.

Este no es el primer programador ESP8266 impreso en 3D que hemos visto, y hay algunas versiones improvisadas que son incluso más baratas de armar, pero este diseño tiene un cierto aspecto profesional que creemos que estará en casa en su banco.

Fuente
