Revision módulo Wifi Bee de DfRobot(encendiendo 12 led por wifi)

En este video ademas de la revisión del módulo wifi bee, veremos como armar un circuito para encender 12 led, esto es muy útil si queremos lograr el control de luces, encendido de motores proyecto de domótica, riego de jardines y muchas cosas más. Es muy fácil de hacer y se incluyen los códigos fuentes y diagrama del circuito.

INTRODUCCIÓN

Wifi Bee-ESP8266 es un módulo Serial-a-WIFI que utiliza el diseño XBEE en un tamaño compacto, compatible con la ranura XBEE, aplicable a una variedad de sistemas de 3,3 V de un solo chip. Se puede utilizar para Arduino, transferencia de datos inalámbrica, control remoto. El conmutador se puede utilizar para seleccionar fácilmente el inicio del módulo o actualizar el firmware.
El módulo WIFI BEE ESP8266 tiene una poderosa capacidad de procesamiento y almacenamiento en el chip, un procesador de 32 bits incorporado, una pila de protocolos Lwip integrada. Soporte AP + modo STA coexisten. Y puede configurar varios parámetros a través de comandos AT.

ESPECIFICACIÓN

Wi-Fi Direct (P2P),soft-AP
Built-in TCP/IP protocol stack
Built-in low-power 32-bit CPU: can work as an application processor
Support WPA WPA2/WPA2-PSK encryption
Support UART interface
Support for TTL serial port to wireless application
Working voltage: 3.3V power <240Ma
Wireless standard: IEEE802.11b/g/n
Frequency: 2.4 GHz

Pin out

Este módulo se alimenta con 3.3 voltios, con 5 voltios se dañaría eso hay que tenerlo presente a la hora de alimentarlo.

Si observamos la placa tiene un switch de dos posiciones una de ellas llamada BOOT, si está colocada en esa posición el módulo arranca en forma normal y se controla a través de comandos AT.

Si está si lo colocamos en la posición UART, recomiendo quitarle la energía unos segundos y volverlo a energizar, con esto ya estaremos en condición de actualizar el firmware de ser necesario, o en el ejemplo que vimos en el video subirle un skecth de arduino, que es lo que nos intereza.

Para cargar skecht de arduino en el módulo wifi bee esp8266 recomiendo ver el siguiente video

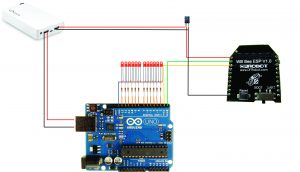

Circuito

Materiales

12 led

Módulo wifi bee(esp8266)

Arduino uno

Regulador de tensión de 5 voltios a 3.3 voltios

Cables

Power Bank

El diagrama de conexionado en muy simple, si tiene una pawer bank para cargar celulares recuernden que estas trabajan a 5 voltios y el módulo wifi trabaja con una tensión de 3.3 voltios, si bien el arduino tiene una salida de 3.3 voltios a veces no es suficiente la corriente como para hacer arrancar al módulo wifi y peuden presentarse problemas es por eso que recomiendo el uso de un módulo regulador de tensión aparte.

Como ven en la imagen del módulo usb serial tiene dos pines de alimentación uno de 5 voltios y otro de 3.3 voltios, es este ultimo con el cual demos alimentar el módulo wifi para programarlo.

Los pines tx con del de rx y viceversa o sea deben ir cruzados, y por supuesto el pin de tierra.

Código fuente para el módulo wifi Bee esp8266

//Más proyectos en http://www.rogerbit.com
//Suscribete en http://www.youtube.com/user/carlosvolt?sub_confirmation=1
//Grupo en Facebook https://www.facebook.com/groups/RogerBit/

#include <ESP8266WiFi.h>
#include <WiFiClient.h>
#include <ESP8266WebServer.h>
#include <ESP8266mDNS.h>
MDNSResponder mdns;
//Cambiar estos valores por los de nuestra red wifi
const char* red = "nombre_de_red";
const char* pass = "clave_wifi";

ESP8266WebServer server(80);//Puerto 80
//Declaración de varibles
String pagina = "";

void setup(void){
// Botones para la página, esto está en html
 pagina += "<h1>www.rogerbit.com</h1><p>PIN: <a href=\"dos\"><button>2</button></a>&nbsp;<a href=\"tres\"><button>3</button></a>&nbsp"
 "<a href=\"cuatro\"><button>4</button></a>&nbsp;<a href=\"cinco\"><button>5</button></a>&nbsp"
 "<a href=\"seis\"><button>6</button></a>&nbsp;<a href=\"siete\"><button>7</button></a>&nbsp"
 "<a href=\"ocho\"><button>8</button></a>&nbsp;<a href=\"nueve\"><button>9</button></a>&nbsp"
 "<a href=\"diez\"><button>10</button></a>&nbsp;<a href=\"once\"><button>11</button></a>&nbsp"
 "<a href=\"doce\"><button>12</button></a>&nbsp;<a href=\"trece\"><button>13</button></a>&nbsp"
 "<br></br>"
 "<br></br>"
 "<a href= https://www.youtube.com/c/Carlosvolt ><br> https://www.youtube.com/c/Carlosvolt Suscribete para recibir más tutoriales </a> </br>&nbsp";
  delay(1000);
  Serial.begin(9600);
  WiFi.begin(red, pass);
  Serial.println("");

  // Esperando para conectarnos
  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }
  Serial.println("");
  Serial.print("Conectado a: ");
  Serial.println(red);
  Serial.print("Direccion IP: ");
  Serial.println(WiFi.localIP());//Nos muestra nuestra dirección ip

  if (mdns.begin("esp8266", WiFi.localIP())) {
    Serial.println("La conexion ha sido iniciada");
  }

  server.on("/", [](){
    server.send(200, "text/html", pagina);
  });
//Si recibimos el parámetro "dos" nos envía por el puerto serial del esp8266 al arduino el caracter 2
  server.on("/dos", [](){
    server.send(200, "text/html", pagina);
//    digitalWrite(pin0, HIGH);
    Serial.println("2");
    delay(100);
  });
//Si recibimos el parámetro "tres" nos envía por el puerto serial del esp8266 al arduino el caracter 3
  server.on("/tres", [](){
     server.send(200, "text/html", pagina);
    Serial.println("3");
    delay(100);
  });
//Si recibimos el parámetro "cuatro" nos envía por el puerto serial del esp8266 al arduino el caracter 4
   server.on("/cuatro", [](){
    server.send(200, "text/html", pagina);
    Serial.println("4");
    delay(100);
  });
//Si recibimos el parámetro "cinco" nos envía por el puerto serial del esp8266 al arduino el caracter 5
  server.on("/cinco", [](){
     server.send(200, "text/html", pagina);
    Serial.println("5");
    delay(100);
  });
////Si recibimos el parámetro "seis" nos envía por el puerto serial del esp8266 al arduino el caracter 6
  server.on("/seis", [](){
     server.send(200, "text/html", pagina);
    Serial.println("6");
    delay(100);
  });
////Si recibimos el parámetro "siete" nos envía por el puerto serial del esp8266 al arduino el caracter 7
  server.on("/siete", [](){
     server.send(200, "text/html", pagina);
    Serial.println("7");
    delay(100);
  });
//Si recibimos el parámetro "ocho" nos envía por el puerto serial del esp8266 al arduino el caracter 8
  server.on("/ocho", [](){
     server.send(200, "text/html", pagina);
    Serial.println("8");
    delay(100);
  });
//Si recibimos el parámetro "nueve" nos envía por el puerto serial del esp8266 al arduino el caracter 9
  server.on("/nueve", [](){
     server.send(200, "text/html", pagina);
    Serial.println("9");
    delay(100);
  });
//Si recibimos el parámetro "diez" nos envía por el puerto serial del esp8266 al arduino el caracter 10
  server.on("/diez", [](){
     server.send(200, "text/html", pagina);
    Serial.println("10");
    delay(100);
  });
  //Si recibimos el parámetro "once" nos envía por el puerto serial del esp8266 al arduino el caracter 11
  server.on("/once", [](){
     server.send(200, "text/html", pagina);
    Serial.println("11");
    delay(100);
  });
  //Si recibimos el parámetro "doce" nos envía por el puerto serial del esp8266 al arduino el caracter 12
  server.on("/doce", [](){
     server.send(200, "text/html", pagina);
    Serial.println("12");
    delay(100);
  });
  //Si recibimos el parámetro derecha se apaga el pin gpio 0 y gpio 2
  server.on("/trece", [](){
     server.send(200, "text/html", pagina);
    Serial.println("13");
    delay(100);
  });
  server.begin();
  Serial.println("HTTP server started");
}

void loop(void){
  server.handleClient();
}

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

//Más proyectos en http://www.rogerbit.com

//Suscribete en http://www.youtube.com/user/carlosvolt?sub_confirmation=1

//Grupo en Facebook https://www.facebook.com/groups/RogerBit/

#include <ESP8266WiFi.h>

#include <WiFiClient.h>

#include <ESP8266WebServer.h>

#include <ESP8266mDNS.h>

MDNSResponder mdns;

//Cambiar estos valores por los de nuestra red wifi

const char* red = "nombre_de_red";

const char* pass = "clave_wifi";

ESP8266WebServer server(80);//Puerto 80

//Declaración de varibles

String pagina = "";

void setup(void){

// Botones para la página, esto está en html

pagina += "<h1>www.rogerbit.com</h1><p>PIN: <a href=\"dos\"><button>2</button></a> <a href=\"tres\"><button>3</button></a>&nbsp"

"<a href=\"cuatro\"><button>4</button></a> <a href=\"cinco\"><button>5</button></a>&nbsp"

"<a href=\"seis\"><button>6</button></a> <a href=\"siete\"><button>7</button></a>&nbsp"

"<a href=\"ocho\"><button>8</button></a> <a href=\"nueve\"><button>9</button></a>&nbsp"

"<a href=\"diez\"><button>10</button></a> <a href=\"once\"><button>11</button></a>&nbsp"

"<a href=\"doce\"><button>12</button></a> <a href=\"trece\"><button>13</button></a>&nbsp"

"<br></br>"

"<a href= https://www.youtube.com/c/Carlosvolt ><br> https://www.youtube.com/c/Carlosvolt Suscribete para recibir más tutoriales </a> </br>&nbsp";

delay(1000);

Serial.begin(9600);

WiFi.begin(red, pass);

Serial.println("");

// Esperando para conectarnos

while (WiFi.status() != WL_CONNECTED) {

delay(500);

Serial.print(".");

}

Serial.println("");

Serial.print("Conectado a: ");

Serial.println(red);

Serial.print("Direccion IP: ");

Serial.println(WiFi.localIP());//Nos muestra nuestra dirección ip

if (mdns.begin("esp8266", WiFi.localIP())) {

Serial.println("La conexion ha sido iniciada");

}

server.on("/", [](){

server.send(200, "text/html", pagina);

});

//Si recibimos el parámetro "dos" nos envía por el puerto serial del esp8266 al arduino el caracter 2

server.on("/dos", [](){

server.send(200, "text/html", pagina);

// digitalWrite(pin0, HIGH);

Serial.println("2");

delay(100);

});

//Si recibimos el parámetro "tres" nos envía por el puerto serial del esp8266 al arduino el caracter 3

server.on("/tres", [](){

server.send(200, "text/html", pagina);

Serial.println("3");

delay(100);

});

//Si recibimos el parámetro "cuatro" nos envía por el puerto serial del esp8266 al arduino el caracter 4

server.on("/cuatro", [](){

server.send(200, "text/html", pagina);

Serial.println("4");

delay(100);

});

//Si recibimos el parámetro "cinco" nos envía por el puerto serial del esp8266 al arduino el caracter 5

server.on("/cinco", [](){

server.send(200, "text/html", pagina);

Serial.println("5");

delay(100);

});

////Si recibimos el parámetro "seis" nos envía por el puerto serial del esp8266 al arduino el caracter 6

server.on("/seis", [](){

server.send(200, "text/html", pagina);

Serial.println("6");

delay(100);

});

////Si recibimos el parámetro "siete" nos envía por el puerto serial del esp8266 al arduino el caracter 7

server.on("/siete", [](){

server.send(200, "text/html", pagina);

Serial.println("7");

delay(100);

});

//Si recibimos el parámetro "ocho" nos envía por el puerto serial del esp8266 al arduino el caracter 8

server.on("/ocho", [](){

server.send(200, "text/html", pagina);

Serial.println("8");

delay(100);

});

//Si recibimos el parámetro "nueve" nos envía por el puerto serial del esp8266 al arduino el caracter 9

server.on("/nueve", [](){

server.send(200, "text/html", pagina);

Serial.println("9");

delay(100);

});

//Si recibimos el parámetro "diez" nos envía por el puerto serial del esp8266 al arduino el caracter 10

server.on("/diez", [](){

server.send(200, "text/html", pagina);

Serial.println("10");

delay(100);

});

//Si recibimos el parámetro "once" nos envía por el puerto serial del esp8266 al arduino el caracter 11

server.on("/once", [](){

server.send(200, "text/html", pagina);

Serial.println("11");

delay(100);

});

//Si recibimos el parámetro "doce" nos envía por el puerto serial del esp8266 al arduino el caracter 12

server.on("/doce", [](){

server.send(200, "text/html", pagina);

Serial.println("12");

delay(100);

});

//Si recibimos el parámetro derecha se apaga el pin gpio 0 y gpio 2

server.on("/trece", [](){

server.send(200, "text/html", pagina);

Serial.println("13");

delay(100);

});

server.begin();

Serial.println("HTTP server started");

}

void loop(void){

server.handleClient();

}

Recuerden que si cargan el scketch de arduino en el módulo wifi el firmaware del módulo es reemplazado y ya no se podran usar los comandos AT como viene predeterminado.

Código fuente para arduino

// El número del pin del LED
const int led2 =  2;
const int led3 =  3;
const int led4 =  4;
const int led5 =  5;
const int led6 =  6;
const int led7 =  7;
const int led8 =  8;
const int led9 =  9;
const int led10 =  10;
const int led11 =  11;
const int led12 =  12;
const int led13 =  13;
// Variable de lectura del estado de los pines
int ledEstado2 = 0;
int ledEstado3 = 0;
int ledEstado4 = 0;
int ledEstado5 = 0;
int ledEstado6 = 0;
int ledEstado7 = 0;
int ledEstado8 = 0;
int ledEstado9 = 0;
int ledEstado10 = 0;
int ledEstado11 = 0;
int ledEstado12 = 0;
int ledEstado13 = 0;
String inputString = "";         // Una cadena para almacenar datos entrantes
boolean stringComplete = false;  // Si la cadena está completa

void setup() {

   // Inicializar los pines como una salida:
  pinMode(led13, OUTPUT);
  pinMode(led12, OUTPUT);
  pinMode(led11, OUTPUT);
  pinMode(led10, OUTPUT);
  pinMode(led9, OUTPUT);
  pinMode(led8, OUTPUT);
  pinMode(led7, OUTPUT);
  pinMode(led6, OUTPUT);
  pinMode(led5, OUTPUT);
  pinMode(led4, OUTPUT);
  pinMode(led3, OUTPUT);
  pinMode(led2, OUTPUT);
   // Inicializa el puerto serial a 9600
  Serial.begin(9600);
  // Reserva de 200 bytes para el inputString
  inputString.reserve(200);
}

//----------------------------------------------------
//Esos datos son asignados a la variable inputString
void serialEvent() {
  while (Serial.available()) {
    // Obtener el nuevo byte:
    char inChar = (char)Serial.read();
    // Si el caracter recibido es una nueva linea
    //La cadena está completa
    inputString += inChar;
      if (inChar == '\n') {
      stringComplete = true;
    }
  }
}
//-----------------------------------------------------
void loop() {


  // ---------------13----------------------
  if (inputString == "13") {
    ledEstado13 = digitalRead(led13);
    delay(200);
    // Enciende Led 13
    if( ledEstado13== 0){
    digitalWrite(led13, HIGH);
    }
    }
    // Apaga Led 13
    if( ledEstado13== 1){
    digitalWrite(led13, LOW);
    }

  // -------------12------------------------
  if (inputString == "12") {
    Serial.println( ledEstado12);
    delay(200);
    // Enciende Led 12
    if( ledEstado12== 0){
    digitalWrite(led12, HIGH);
    }
    }
    // Apaga Led 12
    if( ledEstado12== 1){
    digitalWrite(led12, LOW);
    }
    // ---------------11----------------------
  if (inputString == "11") {
    ledEstado11 = digitalRead(led11);
    delay(200);
    // Enciende Led 11
    if( ledEstado11== 0){
    digitalWrite(led11, HIGH);
    }
    }
    // Apaga Led 11
    if( ledEstado11== 1){
    digitalWrite(led11, LOW);
    }
      // ---------------10----------------------
  if (inputString == "10") {
    ledEstado10 = digitalRead(led10);
    delay(200);
    // Enciende Led 10
    if( ledEstado10== 0){
    digitalWrite(led10, HIGH);
    }
    }
    // Apaga Led 10
    if( ledEstado10== 1){
    digitalWrite(led10, LOW);
    }
      // ---------------9----------------------
  if (inputString == "9") {
    ledEstado9 = digitalRead(led9);
    delay(200);
    // Enciende Led 9
    if( ledEstado9== 0){
    digitalWrite(led9, HIGH);
    }
    }
    // Apaga Led 9
    if( ledEstado9== 1){
    digitalWrite(led9, LOW);
    }
    // ---------------8----------------------
  if (inputString == "8") {
    ledEstado8 = digitalRead(led8);
    delay(200);
    // Enciende Led 8
    if( ledEstado8== 0){
    digitalWrite(led8, HIGH);
    }
    }
    // Apaga Led 8
    if( ledEstado8== 1){
    digitalWrite(led8, LOW);
    }
    // ---------------7----------------------
  if (inputString == "7") {
    ledEstado7 = digitalRead(led7);
    delay(200);
    // Enciende Led 7
    if( ledEstado7== 0){
    digitalWrite(led7, HIGH);
    }
    }
    // Apaga Led 7
    if( ledEstado7== 1){
    digitalWrite(led7, LOW);
    }
    // ---------------6----------------------
  if (inputString == "6") {
    ledEstado6 = digitalRead(led6);
    delay(200);
    // Enciende Led 6
    if( ledEstado6== 0){
    digitalWrite(led6, HIGH);
    }
    }
    // Apaga Led 6
    if( ledEstado6== 1){
    digitalWrite(led6, LOW);
    }
    // ---------------5----------------------
  if (inputString == "5") {
    ledEstado5 = digitalRead(led5);
    delay(200);
    // Enciende Led 5
    if( ledEstado5== 0){
    digitalWrite(led5, HIGH);
    }
    }
    // Apaga Led 5
    if( ledEstado5== 1){
    digitalWrite(led5, LOW);
    }
    // ---------------4----------------------
  if (inputString == "4") {
    ledEstado4 = digitalRead(led4);
    delay(200);
    // Enciende Led 4
    if( ledEstado4== 0){
    digitalWrite(led4, HIGH);
    }
    }
    // Apaga Led 4
    if( ledEstado4== 1){
    digitalWrite(led4, LOW);
    }
    // ---------------3----------------------
  if (inputString == "3") {
    ledEstado3 = digitalRead(led3);
    delay(200);
    // Enciende Led 3
    if( ledEstado3== 0){
    digitalWrite(led3, HIGH);
    }
    }
    // Apaga Led 3
    if( ledEstado3== 1){
    digitalWrite(led3, LOW);
    }
    // --------------2----------------------
  if (inputString == "2") {
    ledEstado2 = digitalRead(led2);
    delay(200);
    // Enciende Led 2
    if( ledEstado2== 0){
    digitalWrite(led2, HIGH);
    }
    }
    // Apaga Led 2
    if( ledEstado2== 1){
    digitalWrite(led2, LOW);
    }
  //---------------------------------------
  //Imprime la cadena "inputString" cuando llega una nueva línea
  if (stringComplete) {
    Serial.println(inputString);
    // Borrar la cadena, para el proximo uso
    inputString = "";
    stringComplete = false;
  }
}

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168

169

170

171

172

173

174

175

176

177

178

179

180

181

182

183

184

185

186

187

188

189

190

191

192

193

194

195

196

197

198

199

200

201

202

203

204

205

206

207

208

209

210

211

212

213

214

215

216

217

218

219

220

221

222

223

224

225

226

227

228

229

230

231

232

233

234

// El número del pin del LED

const int led2 = 2;

const int led3 = 3;

const int led4 = 4;

const int led5 = 5;

const int led6 = 6;

const int led7 = 7;

const int led8 = 8;

const int led9 = 9;

const int led10 = 10;

const int led11 = 11;

const int led12 = 12;

const int led13 = 13;

// Variable de lectura del estado de los pines

int ledEstado2 = 0;

int ledEstado3 = 0;

int ledEstado4 = 0;

int ledEstado5 = 0;

int ledEstado6 = 0;

int ledEstado7 = 0;

int ledEstado8 = 0;

int ledEstado9 = 0;

int ledEstado10 = 0;

int ledEstado11 = 0;

int ledEstado12 = 0;

int ledEstado13 = 0;

String inputString = ""; // Una cadena para almacenar datos entrantes

boolean stringComplete = false; // Si la cadena está completa

void setup() {

// Inicializar los pines como una salida:

pinMode(led13, OUTPUT);

pinMode(led12, OUTPUT);

pinMode(led11, OUTPUT);

pinMode(led10, OUTPUT);

pinMode(led9, OUTPUT);

pinMode(led8, OUTPUT);

pinMode(led7, OUTPUT);

pinMode(led6, OUTPUT);

pinMode(led5, OUTPUT);

pinMode(led4, OUTPUT);

pinMode(led3, OUTPUT);

pinMode(led2, OUTPUT);

// Inicializa el puerto serial a 9600

Serial.begin(9600);

// Reserva de 200 bytes para el inputString

inputString.reserve(200);

}

//----------------------------------------------------

//Esos datos son asignados a la variable inputString

void serialEvent() {

while (Serial.available()) {

// Obtener el nuevo byte:

char inChar = (char)Serial.read();

// Si el caracter recibido es una nueva linea

//La cadena está completa

inputString += inChar;

if (inChar == '\n') {

stringComplete = true;

}

//-----------------------------------------------------

void loop() {

// ---------------13----------------------

if (inputString == "13") {

ledEstado13 = digitalRead(led13);

delay(200);

// Enciende Led 13

if( ledEstado13== 0){

digitalWrite(led13, HIGH);

}

// Apaga Led 13

if( ledEstado13== 1){

digitalWrite(led13, LOW);

}

// -------------12------------------------

if (inputString == "12") {

Serial.println( ledEstado12);

delay(200);

// Enciende Led 12

if( ledEstado12== 0){

digitalWrite(led12, HIGH);

}

// Apaga Led 12

if( ledEstado12== 1){

digitalWrite(led12, LOW);

}

// ---------------11----------------------

if (inputString == "11") {

ledEstado11 = digitalRead(led11);

delay(200);

// Enciende Led 11

if( ledEstado11== 0){

digitalWrite(led11, HIGH);

}

// Apaga Led 11

if( ledEstado11== 1){

digitalWrite(led11, LOW);

}

// ---------------10----------------------

if (inputString == "10") {

ledEstado10 = digitalRead(led10);

delay(200);

// Enciende Led 10

if( ledEstado10== 0){

digitalWrite(led10, HIGH);

}

// Apaga Led 10

if( ledEstado10== 1){

digitalWrite(led10, LOW);

}

// ---------------9----------------------

if (inputString == "9") {

ledEstado9 = digitalRead(led9);

delay(200);

// Enciende Led 9

if( ledEstado9== 0){

digitalWrite(led9, HIGH);

}

// Apaga Led 9

if( ledEstado9== 1){

digitalWrite(led9, LOW);

}

// ---------------8----------------------

if (inputString == "8") {

ledEstado8 = digitalRead(led8);

delay(200);

// Enciende Led 8

if( ledEstado8== 0){

digitalWrite(led8, HIGH);

}

// Apaga Led 8

if( ledEstado8== 1){

digitalWrite(led8, LOW);

}

// ---------------7----------------------

if (inputString == "7") {

ledEstado7 = digitalRead(led7);

delay(200);

// Enciende Led 7

if( ledEstado7== 0){

digitalWrite(led7, HIGH);

}

// Apaga Led 7

if( ledEstado7== 1){

digitalWrite(led7, LOW);

}

// ---------------6----------------------

if (inputString == "6") {

ledEstado6 = digitalRead(led6);

delay(200);

// Enciende Led 6

if( ledEstado6== 0){

digitalWrite(led6, HIGH);

}

// Apaga Led 6

if( ledEstado6== 1){

digitalWrite(led6, LOW);

}

// ---------------5----------------------

if (inputString == "5") {

ledEstado5 = digitalRead(led5);

delay(200);

// Enciende Led 5

if( ledEstado5== 0){

digitalWrite(led5, HIGH);

}

// Apaga Led 5

if( ledEstado5== 1){

digitalWrite(led5, LOW);

}

// ---------------4----------------------

if (inputString == "4") {

ledEstado4 = digitalRead(led4);

delay(200);

// Enciende Led 4

if( ledEstado4== 0){

digitalWrite(led4, HIGH);

}

// Apaga Led 4

if( ledEstado4== 1){

digitalWrite(led4, LOW);

}

// ---------------3----------------------

if (inputString == "3") {

ledEstado3 = digitalRead(led3);

delay(200);

// Enciende Led 3

if( ledEstado3== 0){

digitalWrite(led3, HIGH);

}

// Apaga Led 3

if( ledEstado3== 1){

digitalWrite(led3, LOW);

}

// --------------2----------------------

if (inputString == "2") {

ledEstado2 = digitalRead(led2);

delay(200);

// Enciende Led 2

if( ledEstado2== 0){

digitalWrite(led2, HIGH);

}

// Apaga Led 2

if( ledEstado2== 1){

digitalWrite(led2, LOW);

}

//---------------------------------------

//Imprime la cadena "inputString" cuando llega una nueva línea

if (stringComplete) {

Serial.println(inputString);

// Borrar la cadena, para el proximo uso

inputString = "";

stringComplete = false;

}

Pueden comprar este módulo en la página de de DFROBOT en ESP8266 Wifi Bee (Arduino Compatible)

Para más info del módulo ir a https://www.dfrobot.com/wiki/index.php/SKU:TEL0092_WiFi_Bee-ESP8266_Wirelss_module

Tal vez pueda interesarte proyectos en arduino, pic, robótica, telecomunicaciones, suscribete en http://www.youtube.com/user/carlosvolt?sub_confirmation=1 mucho videos con código fuentes completos y diagramas.

Si tienes algún porducto que quieres que revise en mi canal escribe a reviews@rogerbit.com

SUSCRIBETE A NUESTROS BOLETINES, RECIBE EN TU CORREO LAS NOTICIAS MÁS DESTACADAS, SÓLO INGRESANDO TU CORREO ELECTRÓNICO

[wysija_form id=”1″]

Diodos Semiconductores: la base de la electrónica moderna

🚀 Terravision: el mapa que Google borró de la historia (y el lema “No seas malo”)

SA828-V: Módulo Walkie Talkie VHF Todo en Uno – Potencia y Versatilidad en Tamaño Compacto

Comunicación Inalámbrica con nRF24L01+: Guía Completa para Integrarlo en tus Proyectos Electrónicos

Interrupt: La Amenaza Linux que Hará Temblar al Flipper Zero

Arduino Due: Potencia y Precisión para Proyectos Avanzados

RogerBit

"The Power Of The Bit"

Revision módulo Wifi Bee de DfRobot(encendiendo 12 led por wifi)

INTRODUCCIÓN

ESPECIFICACIÓN

Pin out

Deja una respuesta Cancelar la respuesta
