En este video les presento un módulo RC522, que es utilizado en procesos de lectura y escritura para la comunicación inalámbrica RFID con una frecuencia de 13.56 MHz.
Les voy a mostrar una aplicación practica para domótica.
Con este proyecto y la interface adecuada podran abrir la puerta de sus casas, oficina, etc.

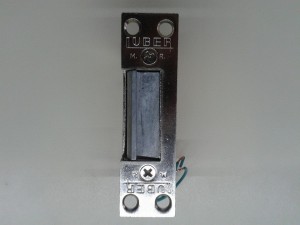

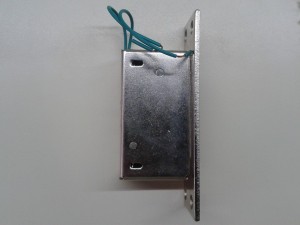

Pueden colocarle a cualquier puerta una cerradura eléctrica como ven las fotos
En el video se utilizó un servomotor sg90, que se acciona cunado la tarjeta es una de la que está registrada dentro del código del arduino, de lo contrario emitirá un sonido notificando que la tarjeta a sido rechasada

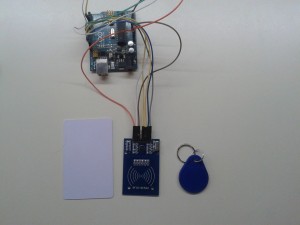

Montaje completo del circuito con arduino uno con lector rfid-rc522
Maqueta de la casa
La maqueta de la casa se hizo con una casa de zapatos, simplemente se cortó la puerta donde está pegada al servo, se le pegaron unas ventanas y macetas para darle un mejor estilo.

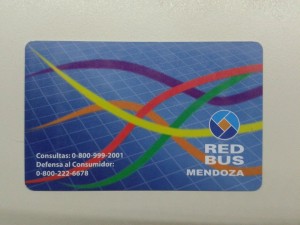

Tarjeta RedBus
Esta es la tarjeta red bus utilizada en los micros de la cuidad de mendoza, Argentina. Esta tarjeta sirve para perfectamente con este proyecto, al igual que las que vienen con el módulo RF522.

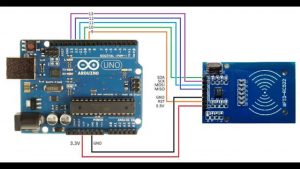

Diagrama (sólo conexión al lector)
Código fuente
Librería usada en el proyecto(se recomienda instalar esta)
