Construye un vúmetro con circuito Integrado KA2284 (Incluye Circuito Impreso)

En este tutorial veremos como construir un vúmetro con luces audio rítmicas, muy fácil, se incluye el circuito impreso. Este proyecto está basado en el circuito integrado KA2284.

PCBWay Prototipo rápido de PCB (Sin valor extra para colores) https://www.pcbway.es/

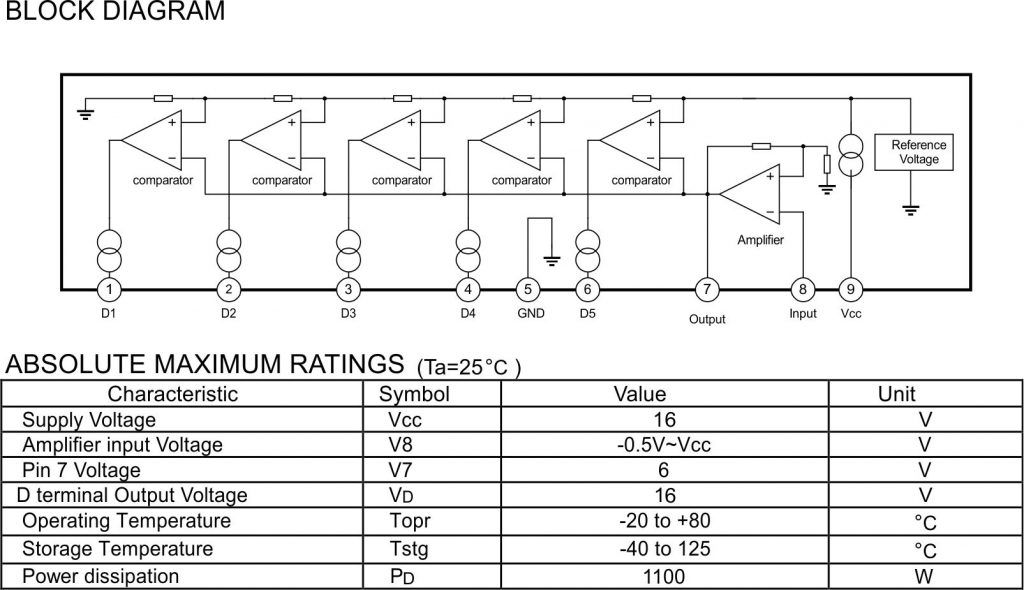

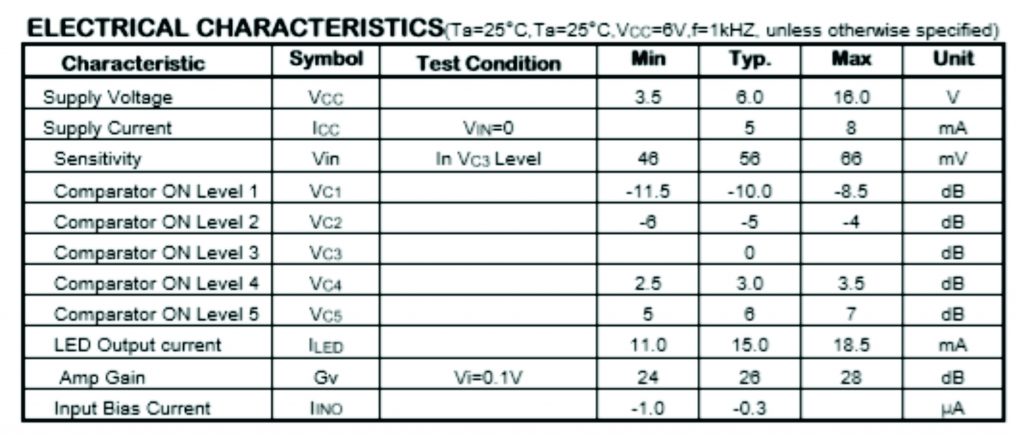

Circuito integrado KA2284 caracteristicas

  • Amplificador rectificador de alta ganancia incluido (Gv = 26dB)
  • Bajo ruido de radiación cuando el LED se enciende
  • Indicador logarítmico para LED de 5 puntos de tipo barra.
  • Salida de corriente constante (15mA)
  • Amplio voltaje de suministro operativo el rango está entre (3.5V ~ 16V)
  • No es necesario un diodo o transistor para el ALC o control automático de volumen
  •  Cantidad mínima de piezas externas requeridas

El KA2284 es un circuito integrado monolítico.
Este circuito integrado es muy sencillo y no tiene pines de ajuste, de una forma normal no se pueden conectar en serie y está diseñado para medir audio, y por eso es logarítmico.


Tal vez pueda interesarte proyectos en arduino, pic, robótica, telecomunicaciones, suscribete en http://www.youtube.com/user/carlosvolt?sub_confirmation=1 mucho videos con código fuentes completos y diagramas

SUSCRIBETE A NUESTRO CANAL DE YOUTUBE, TUTORIALES GRATIS

El ka2284 es un circuito integrado cuya aplicación es para el desarrollo de un vúmetro logarítmico, que presenta medición de 5 niveles, el encapsulado es del tipo package 9-SIP.
Una de la principales ventajas es que presenta una entrada de alta ganancia, con lo cual no necesitamos un preamplificador para hacerlo funcionar, abaratando costos de construcción.

Diagrama eléctrico

Descargar archivo Gerber

Gerber_vumetro

Lista de materiales

  • Circuito impreso
  • Un circuito integrado KA2284
  • Un capacitor electrolítico 1 uF
  • Un capacitor electrolítico 3.3 uF
  • Un capacitor electrolítico 47 uF
  • Un resistor de 220 ohm
  • Un resistor de 10 Kohm
  • Un resistor de 82 Kohm
  • Un potenciometro para impreso de 10 Kohm
  • Un capacitor de 1nF
  • Cuatro pines macho
