En este proyecto vamos ver como hacer un sencillo detector de fuga de gas con llamador telefónico, se va utilizar un arduino uno, junto con un escudo gsm y el sensor de gas mq-2.
Hay que tener en cuenta que el escudo gsm, necesita de una fuente de alimentación de 2 amperes como mínimo para asegurar su buen funcionamiento.
Tal vez pueda interesarte proyectos en arduino, pic, robótica, telecomunicaciones, suscribete en http://www.youtube.com/user/carlosvolt?sub_confirmation=1 mucho videos con código fuentes completos y diagramas
En el arduino vamos a utilizar el pin analógico A0 conectado al pin AOUT del sensor MQ-2, el pin VCC va 5 voltios mientras que el GND a tierra.
El pin digital número 13 va al pin positivo del buzzer y del led, para generar un efecto de sonido y luz cuando hay una alerta por fuga de gas, además el arduino generará un llamado telefónico a un determinado número para avisar en forma remota del acontecimiento anteriormente mencionado.
En el módulo gsm tiene un par de jumper, que configuran el puerto serial por software en los pines 2 y 3, o podemos setearlo por hardware conpines 0 y 1 en el arduino.

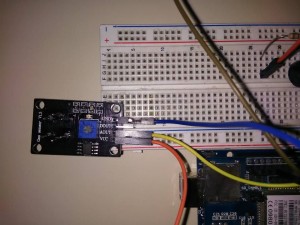

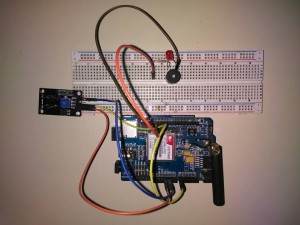

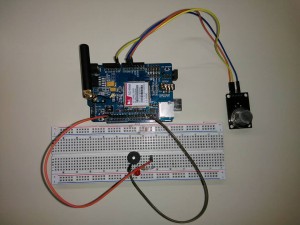

Fotos del proyecto
Pin-Out sensor de gas Mq-2
Datasheet sensor MQ-2
Descargar–> MQ-2
Partes del móduo sim900
Más info de este módulo en http://wiki.epalsite.com/index.php?title=SIM900_Quad-Band_GPRS_shield_with_Micro_SD_card_slot
Código fuente
detector_de_fuga_de_gas_con_llamador
Tal vez pueda interesarte proyectos en arduino, pic, robótica telecomunicaciones, suscribete en http://www.youtube.com/user/carlosvolt?sub_confirmation=1 muchos videos con código fuentes completos y diagramas.
He estado simulando ese proyecto pero no funciona, realmente funciono con esa programacion, esa programacion sirve para cualquier escudo GSM?
@cristian-parra-gil hola si sirve pero hay que ver que pinout tiene el módulo que estas usando , podrías poner un link con el módulo sim900 que estas usando?, saludos
hola
psss estoy utilizando este modulo
https://statics3.seeedstudio.com/images/product/GRPS%20SLD.jpg
Hola, tengo una duda, estoy intentando realizar el proyecto, pero estoy usando el MQ6 y el SIM800L, aun así puede funcionar utilizando el mismo código fuente de este proyecto?
@diana-valeria-garcia-mojica no tengo el sim800 pero en teoría debería funcionar correctamente, saludos
Alguien que me pueda pasar el codigo de este proyecto ya que no lo puedo ver aqui
Lo tienes que descargar y descomprimir con el winrar
hola me puedes pasar el codigo, ya que no lo puedo descargar
hola, te mandaron el codigo
disculpa te pasaron el codigo del proyecto?
El link del codigo no funciona. Alguien podrian subir el codigo porfavor?
podrian ayudarme con el codigo fuente gracias.
