🙌Dispensador de alcohol automático para manos sin arduino ni microcontroladores

CarlosVolt Tutoriales

En este tutorial veremos como crear un dispensador automático de alcohol con agua, para desinfectar las manos. El mismo se activa al acercar la mano al sensor infrarrojo reflectivo tcrt5000l, cuya señal es amplificada por un amplificador operacional ua741cp. La salida de este integrado va conectada a la base del transistor pnp tip42c, que se encarga de controlar un motor de corriente continua. El motor junto a otros objetos impresos en 3d, crean una electrobomba, que es capaz de suministrar el alcohol a nuestras manos con una manguera que pueden sacar de un macro gotero, que se usan en medicina.

Tal vez pueda interesarte proyectos en arduino, pic, robótica, telecomunicaciones, suscribete en http://www.youtube.com/user/carlosvolt?sub_confirmation=1 mucho videos con código fuentes completos y diagramas

SUSCRIBETE A NUESTRO CANAL DE YOUTUBE, TUTORIALES GRATIS

Diagrama electrónico

PCB

TCRT500L

DESCRIPCIÓN

El TCRT5000 y el TCRT5000L son sensores reflectantes, que incluyen un emisor de infrarrojos y un fototransistor en un paquete de plomo que bloquea la luz visible. El paquete Incluye dos clips de montaje. TCRT5000L es el largo plomo versión.

CARACTERÍSTICAS

• Tipo de paquete: con plomo
• Tipo de detector: fototransistor
• Dimensiones (L x W x H en mm): 10.2 x 5.8 x 7
• Distancia máxima de operación: 2.5 mm
• Rango de operación dentro de> 20% de colector relativo
corriente: 0.2 mm a 15 mm
• Corriente de salida típica bajo prueba: IC = 1 mA
• Filtro de bloqueo de luz diurna
• Longitud de onda del emisor: 950 nm
• Soldadura sin plomo (Pb) liberada
• Cumple con la directiva RoHS 2002/95 / EC y en
de acuerdo con RAEE 2002/96 / CE
APLICACIONES
• Sensor de posición para codificador de eje
• Detección de material reflectante como papel, tarjetas IBM,
cintas magnéticas, etc.
• Interruptor de límite para movimientos mecánicos en VCR
• Propósito general: donde el espacio sea limitado

TIP42C

  • Polaridad de transistor: PNP
ESPECIFICACIONES MÁXIMAS
  • Disipación total del dispositivo (Pc): 65 W
  • Tensión colector-base (Vcb): 140 V
  • Tensión colector-emisor (Vce): 100 V
  • Tensión emisor-base (Veb): 5 V
  • Corriente del colector DC máxima (Ic): 6 A
  • Temperatura operativa máxima (Tj): 150 °C
CARACTERÍSTICAS ELÉCTRICAS
  • Producto de corriente — ganancia — ancho de banda (ft): 3 MHz
  • Ganancia de corriente contínua (hfe): 20
  • Empaquetado / Estuche: TO220
UA741CP

Características

• Protección contra cortocircuitos
• Capacidad nula de voltaje de compensación
• Gran voltaje de modo común y diferencial

Rangos

• No se requiere compensación de frecuencia
• Sin bloqueo

Aplicaciones

• Grabadoras y reproductores de DVD
• Mezcladores de audio profesional

Descripción

El dispositivo µA741 es un dispositivo operativo de uso general.
amplificador con capacidad nula de voltaje compensado.
El alto rango de voltaje de entrada en modo común y el
La ausencia de bloqueo hace que el amplificador sea ideal para
aplicaciones de seguidor de voltaje. El dispositivo es
cortocircuito protegido y la frecuencia interna
compensación asegura estabilidad sin externo
componentes.

DIODO 1N4007

RESISTOR 10K

RESISTOR 150 OHM

RESISTOR 220 OHM



MOTOR

BOMBA DE AGUA(PREFERENTEMENTE)

MACRO GOTERO

POTENCIOMETRO

PLACA EXPERIMENTAL

CIRCUITO ARMADO EN PLACA EXPERIMENTAL

Para armar todo este proyecto iniciemante lo podemos armar en una placa experimental como la que se publicó más arriba, o en protoboard.

Esto es bueno, para la etapa de experimentación, pero una vez que ya tenemos todo armado y funcionando correctamente, debemos dar el siguiente paso.

Posteriormente, se diseño el circuito definitivo, y se generaron los archivos gerber necesarios para realizar el pedido del circuito impreso a través de PCBWay

Descarga este archivo gerber desde aquí –> Gerber_PCB_DISPENSADOR_DE_ALCOHOL

PCBWay es una empresa especializada en la producción de placas de circuito impreso de alta calidad. Hacer un pedido es muy simple: simplemente indique las características principales de nuestro PCB para obtener una estimación del costo y luego cargue los archivos gerber del proyecto para continuar con el pedido. El costo es muy bajo: asciende a solo $ 5 por 5x PCB de doble capa de hasta 100×100 mm de tamaño.

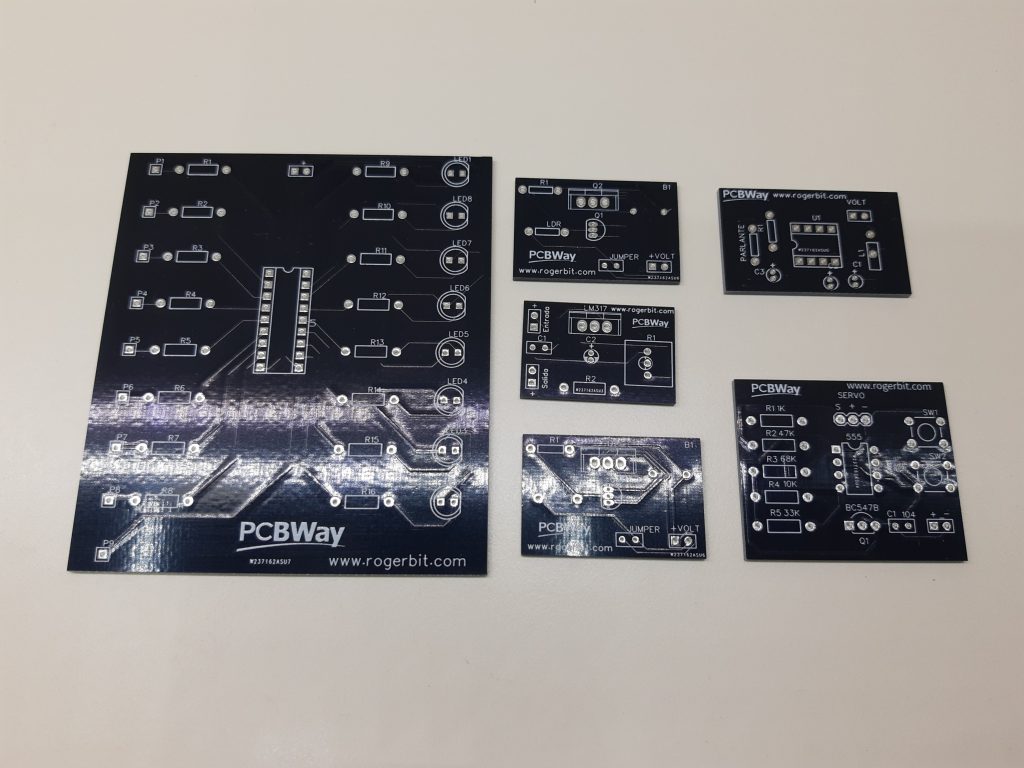

Una vez que se obtiene la placa de circuito impreso, la calidad de la construcción se nota de inmediato, lo que le da al proyecto un agradable toque profesional.

ARCHIVOS 3D

Si tienes una impresora 3D, puedes descargar los archivos STL, para imprimir la bomba y la botella si quieres armar, este sanitizador de manos, o puedes comprar una bomba de agua sumergible, muy economicas en cualquier sitio de internet y utilizar cualquier envase plásticos que tengas desocupado en casa.

Descargar el archivo STL aquí –> sanitizador
