Como hacer una interfaz o cable de programación para handy Baofeng UV-5R

En este video veremos como armar una interfaz de programación para el handy Baofeng uv-5r, aunque también sirve para otros modelos de esta marca como el uv-82 entre otros.

Utilizaremos el programa llamado chirp lo pueden descargar de https://chirp.danplanet.com/projects/chirp/wiki/Home


Handy baofeng uv-5r

Características

  • Doble banda/Dual Standby 136-174mHz / 400-480 mHz
  • Rango de Comunicación (entre dos Handys) 5 a 10 km
  • Capacidad de 128 canales
  • Separación entre canales 5 / 6.25 / 12.5 / 25KHz
  • Tensión operado 7.4V
  • Estabilidad de frecuencia 2,5 ppm ( -20 º C ~ 60 º C )
  • Antena Bi banda
  • Impedancia de la antena 50 Ω
  • Batería estándar 1800mAh
  • Duración de la batería 10 horas aprox.
  • Tres modos de retroiluminación
  • Antena extraíble
  • Función “VOX” (Transmisión activada por voz)
  • Función de alarma
  • Linterna “LED” incorporada
  • Radio FM incorporada (65.0MHz – 108.0MHz)
  • Dimensiones: 110 x 58 x 32 mm

Manual

Baofeng UV-5R Walkie-talkie


Tal vez pueda interesarte proyectos en arduino, pic, robótica, telecomunicaciones, suscribete en http://www.youtube.com/user/carlosvolt?sub_confirmation=1 mucho videos con código fuentes completos y diagramas

SUSCRIBETE A NUESTRO CANAL DE YOUTUBE, TUTORIALES GRATIS


Materiales


Un Adaptador usb serial


Termo contraíble


Una Ficha macho jack de 2.5

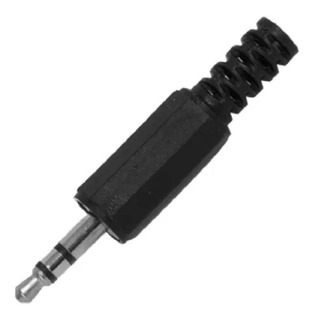

Una Ficha macho jack de 3.5


Tres Cable dupont hembra

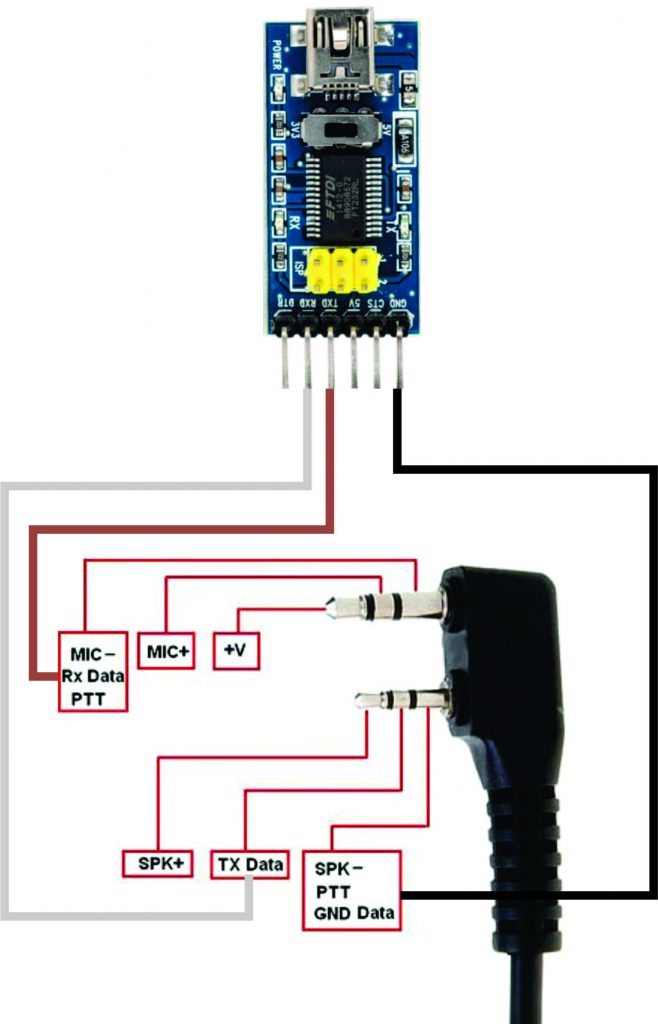

Cable programación baofeng
