El Advanced Kit para Raspberry Pi Pico de Elecrow es la opción perfecta para quienes buscan aprender sobre microcontroladores y crear proyectos de electrónica de manera práctica. Con una variedad de sensores, módulos y otros componentes, este kit ofrece una oportunidad única para experimentar con todo tipo de dispositivos interactivos, desde luces LED controladas hasta sensores de movimiento y temperatura.

Donde comprar este kit https://www.elecrow.com/raspberry-pi-pico-advanced-kit-with-pico-board-32-modules-and-32-detailed-projects-lessons.html?idd=5 Concurso del proyecto Elecrow: https://www.elecrow.com/share-projects.html?idd=5

¿Qué incluye el Advanced Kit?

Este kit está diseñado alrededor de la Raspberry Pi Pico, una pequeña pero poderosa placa basada en el microcontrolador RP2040. Dentro del kit encontrarás una variedad de componentes, incluyendo:

  • LEDs RGB para proyectos de iluminación y señales visuales.
  • Sensores PIR de movimiento, ideales para sistemas de seguridad o automatización.
  • Módulos de pantalla LED TM1637, perfectos para crear interfaces visuales simples.
  • Motores DC y servomotores, para dar vida a tus proyectos con movimiento.
  • Sensores de temperatura y muchos otros elementos que te permitirán experimentar con diferentes tipos de entradas y salidas.

¿Cómo empezar?

Para comenzar con el kit, lo primero que debes hacer es preparar tu Raspberry Pi Pico para programarla. Aquí te explicamos los pasos básicos:

  1. Instalación de MicroPython: Descarga el archivo firmware de MicroPython desde la página oficial de Raspberry Pi. Conecta la Pico al PC mientras mantienes presionado el botón BOOTSEL, y luego arrastra el archivo UF2 a la unidad que aparece.
  2. Configura Thonny: Usa Thonny IDE para escribir tus programas en MicroPython. Configura Thonny seleccionando el intérprete de MicroPython y el puerto serial de tu Pico.

Proyectos Destacados

Aquí tienes algunas ideas de proyectos que puedes realizar con el Advanced Kit:

  • Luz activada por sonido: Utilizando un sensor de sonido, puedes crear una luz que se encienda con aplausos o ruidos fuertes.
  • Alarma de seguridad con sensor PIR: Con un sensor de movimiento, programa una alarma que se active cuando alguien entre en una habitación.
  • Estación meteorológica mini: Usa el sensor de temperatura y un display TM1637 para mostrar la temperatura actual en tiempo real.

Cada proyecto ofrece una excelente oportunidad para aprender no solo sobre el hardware, sino también sobre cómo escribir código que interactúe con estos dispositivos.

¿Por qué elegir este kit?

El Advanced Kit de Elecrow está diseñado para ser educativo y accesible tanto para principiantes como para aquellos que buscan expandir sus conocimientos. Los tutoriales incluidos cubren desde proyectos sencillos como hacer parpadear un LED, hasta aplicaciones más avanzadas, como un coche con control remoto o una pantalla interactiva.

Además, el kit fomenta el aprendizaje de la programación en MicroPython, un lenguaje accesible y ampliamente usado para microcontroladores. Esto te permitirá expandir tu base de conocimientos y aplicar lo aprendido a una amplia gama de proyectos.


Tal vez pueda interesarte proyectos en arduino, pic, robótica, telecomunicaciones, suscribete en http://www.youtube.com/user/carlosvolt?sub_confirmation=1 mucho videos con código fuentes completos y diagramas

SUSCRIBETE A NUESTRO CANAL DE YOUTUBE, TUTORIALES GRATIS


Componentes de una Raspberry Pi Pico

 26 pines GPIO multifunción

Admite 3 lenguajes

Proyectos realizados con este kit

Luz colorida RGB

A través de la modulación de ancho de pulso PWM, la luz LED se controla para que se encienda gradualmente y luego se apague gradualmente, a fin de formar un efecto de luz respirable en un ciclo.


eloj electrónico

Los datos de hora y minutos del reloj se muestran a través del tubo digital TM1637 de 4 bits, y el punto del reloj se controla para que parpadee circularmente para formar un reloj electrónico.

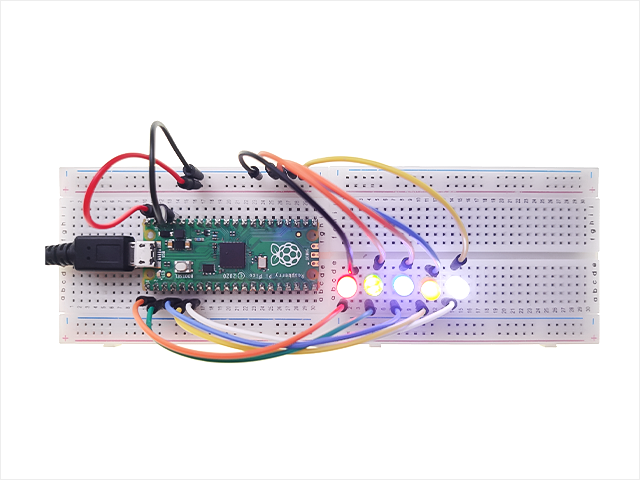

Luz colorida que fluye

A través del puerto GP del Pico, las 5 luces LED se controlan para que se enciendan por turno y luego se apaguen por turno para formar una luz colorida que fluye.


Cartelera

La primera línea del LCD1602 se desplaza de derecha a izquierda para mostrar la cadena “Hola Pico”, simulando el efecto de desplazamiento de una cartelera.


Doctor de plantas

Detección de la humedad del suelo en tiempo real. En condiciones normales de humedad del suelo, se enciende la luz verde y no suena el timbre; cuando la humedad del suelo es demasiado baja, se enciende la luz roja y suena el timbre.


Alarma de incendio

Simule un sistema de alarma contra incendios, juzgue si ocurre un incendio al juzgar si la sonda de inducción del sensor de llama detecta la fuente de incendio, controle las luces RGB para que parpadeen en rojo y azul y muestre la información de la alarma en la pantalla de cristal líquido LCD1602.


Coche que evita obstáculos

Detección en tiempo real del valor de medición de distancia del sensor de rango ultrasónico, cuando el valor de la distancia es menor que el valor preestablecido, el automóvil se controlará para girar a la izquierda para evitar obstáculos, a fin de lograr el efecto del automóvil que evita obstáculos.


Semáforo

Controla la luz roja para que se encienda, la luz roja se apaga después de que el tubo digital de 4 bits cuenta regresivamente durante 30 segundos; luego, la luz amarilla parpadea 5 veces con un intervalo de tiempo de 0,3 segundos; finalmente, la luz verde se enciende durante 10 segundos y luego se apaga, reciprocando, simulando el efecto de los semáforos.


Característica

  • Adecuado para todos los usuarios, desde principiantes hasta programadores avanzados.
  • 32 lecciones detalladas para guiar tu experimento
  • 32 tipos de módulos de sensores y el carrito inteligente también se pueden personalizar para funciones interesantes.
  • Raspberry Pi Pico es una placa multifunción de microcontrolador liviana, compacta y de alto rendimiento que utiliza un procesador ARM Cortex-M0+ de doble núcleo
  • Funciones más potentes

Especificaciones de Raspberry Pi Pico

  • Factor de forma de 21 mm × 51 mm
  • Chip microcontrolador RP2040 diseñado por Raspberry Pi en el Reino Unido
  • Procesador Arm Cortex-M0+ de doble núcleo, reloj flexible que funciona hasta 133 MHz
  • 264 KB de SRAM en chip
  • Memoria Flash QSPI integrada de 2 MB
  • 26 pines GPIO multifunción, incluidas 3 entradas analógicas
  • 2 × UART, 2 × controladores SPI, 2 × controladores I2C, 16 × canales PWM
  • 1 × controlador USB 1.1 y PHY, con soporte para host y dispositivo
  • 8 máquinas de estado de E/S programables (PIO) para compatibilidad con periféricos personalizados
  • Potencia de entrada admitida: 1,8–5,5 V CC
  • Temperatura de funcionamiento: -20°C a +85°C
  • El módulo almenado permite soldar directamente a las placas portadoras
  • Admite programación de arrastrar y soltar mediante almacenamiento masivo a través de USB ( https://make.playpiper.com/ )
  • Modos de suspensión y de inactividad de bajo consumo
  • Reloj preciso en el chip
  • Sensor de temperatura
  • Bibliotecas aceleradas de números enteros y de punto flotante en chip

 Lista de paquetes

  • 1x Raspberry Pi Pico con conectores Pin (opcional)
  • Placa de pruebas sin soldadura de 2 x 400 agujeros
  • 10 LED coloridos de 5 mm: 1 unidad de cada uno en verde, rojo, azul, amarillo y blanco
  • 1x módulo RGB
  • 1xBotón
  • 1x sensor de sonido
  • 1x Mini sensor de movimiento PIR
  • 1x Módulo de fotorresistencia
  • 1x Transmisor láser
  • 1x zumbador pasivo
  • 1x sensor de vibración
  • 1x Mini módulo de resorte magnético
  • 1x sensor de humedad del suelo
  • 1x potenciómetro rotatorio
  • 1 motor de CC con cable Dupont macho + aspa de ventilador x 1
  • 1 servomotor de 9 G
  • 1x Módulo de joystick XY de doble eje
  • 1x módulo RFID RC522
  • 1 módulo de pantalla LED digital de 4 bits
  • 1x Módulo de visualización de semáforo
  • 1x Módulo codificador rotatorio
  • 1x Módulo de pantalla LCD 1602 (azul)
  • 1x sensor de temperatura y humedad
  • 1x Módulo Gotas de Lluvia
  • 1x sensor de llama
  • 1x módulo OLED
  • 1x teclado con interruptor de membrana
  • 1x Kit de coche inteligente
  • 2x Sensor de colisión
  • 2 sensores de seguimiento
  • 1x sensor ultrasónico
  • 1x control remoto por infrarrojos
  • 1x módulo receptor de infrarrojos
  • 1x cable micro USB (30 cm)
  • 1 placa de pruebas sin soldadura con 170 orificios
  • 1 cable puente de 65
  • 1 cable Dupont macho a hembra de 20 cm
  • 1x Estuche transparente
  • 10 resistencias de 2K Ω
  • 2x M2,5*30 mm Pilar de cobre
  • 10 tornillos de cabeza plana Phillips
  • 10x M2.5 Tuercas hexagonales de níquel
  • 1 destornillador de doble propósito de 2 PULGADAS
  • 1x Imán (Diámetro: 8 mm Grosor: 5 mm)
  • 1x placa controladora de motor paso a paso de CC

 Enlace externo al manual y lecciones


Código fuente Smart car kit

Código Fuente Blink
