Preamplificador estéreo para micrófono, con efecto de eco, de la mano de ICStation

CarlosVolt Tutoriales

Que tal chavales ? En esta entrada veremos un video del preamplificador stereo con efecto de eco y control de volumen, de la mano de ICStation

Este preamplificador está compuesto principalmente por dos circuitos integrados, ellos son el pt2399 y el ne5532.

El circuito integrado pt2399 es un procesador de eco, que utiliza tecnología CMOS. Acepta entrada de señal de audio analógica.
Tiene un ADC de alta velocidad de muestreo, con un almacenamiento interno de 44kbits de RAM, que puede procesar el flujo de bits que demodula por un DAC y filtro paso bajo.
El tiempo de demora general es determinado por la frecuencia del reloj interno del VCO y el usuario puede cambiar la frecuencia del VCO fácilmente cambiando el valor de una resistencia externa.
Aplicaciones
  • Mezclador de karaoke
  • Reproductores/grabadores de CD/DVD
  • Sistema de entretenimiento para automóviles
  • Efectos de instrumentos musicales
  • Juegos electrónicos

Encapsulado

PinOut

El circuito integrado NE5532, es un amplificador operacional dual de alta performance y bajo ruido, comparado con la mayoría de los amplificadores operacionales estándar.
Esto hace que este circuito integrado sea especialmente adecuado para aplicaciones en equipos de audio de alta calidad y profesional, instrumentación circuitos de control y amplificadores de canales telefónicos.
El amplificador operacional es internamente compensado por ganancia igual 1 a 1.
Aplicaciones
  • Mezcladores de audio profecional
  • Transcodificadodres de audio multicanal
  • Grabadores y reproductores de DVD
  • Receptores de AV



Encapsulado

PinOut

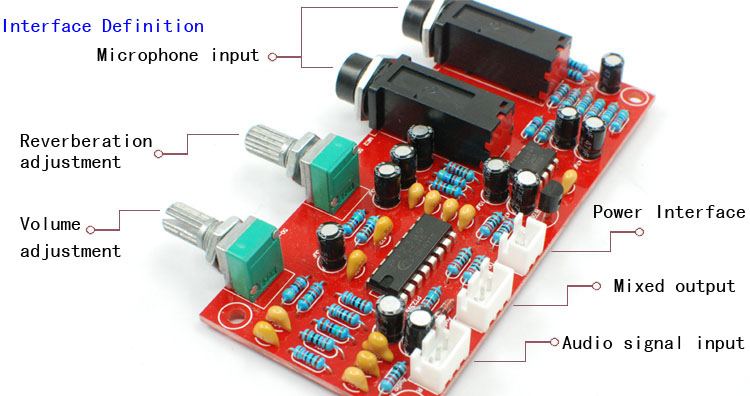

Preamplificador detalles de los conectores

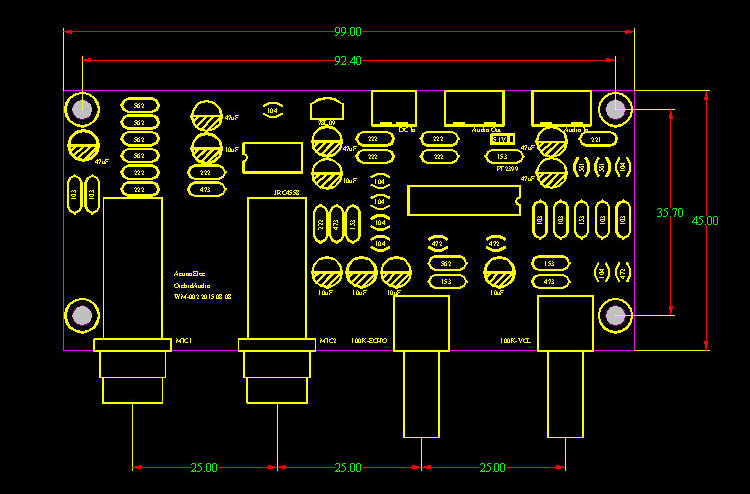

Disposición de los componentes

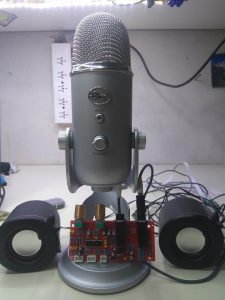

Este preamplificador fue testeado con micrófono de condensador BLue Yeti

Paquete

Un preamplificador de micrófono con volumen y eco ajustable con circuitos integrados PT2399 NE5532

Características

1. Voltaje de suministro de energía: DC 12V-24V
2. La placa soporta microfono dinámico y electra y la mayoría de micrófono inalámbrico
3. PT2399 + NE5532, eco y volumen continuamente ajustables.
4. Tamaño: LxWxH: 100x60x16mm
5. Longitud del cable: los 30cm

Pueden comprar este producto en la página de ICStation en el siguiente link

http://www.icstation.com/pt2399-ne5532-microphone-amplifier-reverberation-volume-adjustable-p-7762.html

Importante: Estimados ICstation les da un descuento por ser suscriptores del canal, por favor leer esto 15% de descuento para cualquier artículo, utilice el código “Carics” durante el pago No hay un tiempo limitado, siempre válidos, se puede usar en cualquier momento.

También podría ser utilizado en artículos con descuento. Código: Carics Cantidad Descuento: 15% de descuento Max Uso: 1 (uno para por usuario) Límite de cantidad: 300 El código lo introducen cuando estén por finalizar la compra y se verá reflejado inmediatamente.
